定量閥及配件

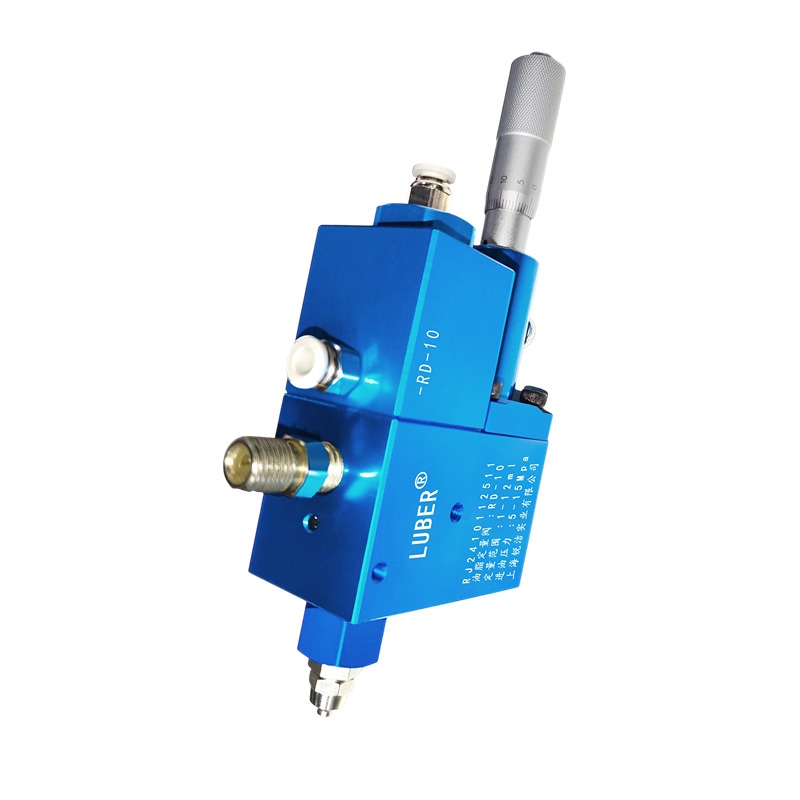

油脂定量閥RD-10
- 精密定量閥是為高粘度流體（如：注脂，硅膠等介質）定量加注而設計，采用高精度容積式定量。常用于軸承，汽車等行業中重復定量加注油脂；高粘度膠水的定量作業。該閥具有定量準確、效率高、性能穩定，加注操作方便等特點；機械式換向控制閥，定量及精度不受空氣壓力影響。具有集成度高、安裝方便、維修簡便、自動化程度高，勞動強度低等良好性能。
- 產品特點
◆ 該閥廣泛應用于電子、機械、制藥、包裝、家具、建筑等其它行業。
◆ 適用于各行業產品所需的潤滑、灌注、密封等中、高粘度介質的加注。
◆ 適應生產線上小型軸承、齒輪的油脂定量加油。橡膠產品的阻尼油定量加注。
◆ 本系列定量閥采用容積式定量，不受壓縮空氣高低影響。
◆ 定量閥可用簡單的機械式換向閥控制，節省控制系統的開支。
◆ 定量閥采用高強度鋁材及合金鋼，耐磨耐高壓。
【安裝調試】：
1) 2位5通單線圈電磁閥A接定量閥進氣口（常開A),B接進氣口（常閉B）
2) 電磁閥通電并延時關閉（延時是為了將介質吐完）為定量閥一個吐油工作
3) 調節分度尺法蘭至所需刻度，擰緊鎖定基米螺絲
4) 連接供料系統的管路接入進油口
5) 初次使用因閥內填充需要一點時間，故要多工作幾次，方能正常吐油
6) 因工作需變動流量，必須泄掉閥內壓力方可調節分度尺
【注意事項】：
1) 介質壓力不宜過大，應保持在各產品使用壓力范圍之內。
2) 使用該閥應保持介質的清潔，不要混如其它雜質，以免影響定量閥的性能。
3) 在長時間不使用時，請將定量閥內部壓力泄掉。
當使用的介質具有腐蝕性或雜物較多，其中的密封件、換向機構易損壞，需要定期更換。
- 規格參數
| 型號 | 定量范圍 | 進油壓力 | 工作氣壓 |
| RD-0005 | 5-8mg | 1-10MPa | 0.1-0.8MPa |
| RD-001 | 0.01-0.1g | 1-10MPa | 0.1-0.8MPa |
| RD-1 | 0.1-1.5g | 5-15MPa | 0.1-0.8MPa |
| RD-5 | 0.5-5g | 5-15MPa | 0.1-0.8MPa |
| RD-10 | 1-10g | 5-15MPa | 0.1-0.8MPa |
| RD-25 | 3-30g | 5-15MPa | 0.1-0.8MPa |
| RD-30 | 3-30g | 5-15MPa | 0.1-0.8MPa |
